Renesas dodaja varno posodobitev flash industrijskim MCU z 2D grafiko
Funkcije vključujejo:
- Zaščita šifrirnega ključa
- Pospeševalniki šifriranja strojne opreme za AES, 3DES in SHA
- pravi generator naključnih števil
- Zaščitite zagonsko kodo
"Razširjene naprave RX65N / RX651 podpirajo varnostne in reprogramibilne potrebe, ki ponujajo integrirano izboljšano zaščito pred bliskavico in drugo tehnologijo za ustvarjanje varne in stabilne integrirane rešitve, kar dokazuje certifikat Cryptographic Algorithm Validation [CAVP]", je dejal podjetje.
Za vmesnik človek-stroj sta oba območja vključena TFT krmilnik in 2D grafični pospešek.
"Izbira zaslona WQVGA omogoča, da se 640 KB bralnega RAM-a uporablja kot vmesni pomnilnik zaslona, kar prihrani zunanji RAM," je dejal Renesas.
RXv2 jedro in 40nm proces omogočata 4,55 Core Mark / MHz zmogljivost.
Z uporabo novih varnostnih funkcij bodo končni uporabniki po mnenju podjetja lahko:
- Spremljajte stanje delovanja strojev od znotraj in izven tovarne
- Izmenjava podatkov za spreminjanje navodil za proizvodnjo
- Ponovno programirajte pomnilnik MCU za posodobitev nastavitev opreme
Dvojna bliskovna bliskavica je vključena v podporo posodobitvam firmware v polju.

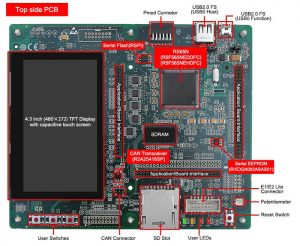

Obstaja paket podpore za board, ki nadzoruje skupne informacije za funkcije, kot so začetne nastavitve MCU, uro in plošče, in »novi Envision Kit zagotavlja ocenjevalno okolje, ki omogoča inženirjem merjenje zmogljivosti MCU in razvoj lastne programske opreme«, je dejal Renesas.
Začetni komplet RX65N vključuje razvojno ploščo z MCU, zaslonom, debuggerjem na čipu, prevajalnikom C in integriranim razvojnim okoljem.
| Koda bliskavice
1,0 milijona ali manj |
Koda bliskavice
1,5 milijona ali več |
|||||
|---|---|---|---|---|---|---|
| RX65N | RX651 | RX65N | RX651 | |||
| CPU | RXv2 | |||||
| Pogostost | 120MHz | |||||
| Vcc | 2.7 - 3.6V | |||||
| Spomin | Koda Flash | 512, 768kB, 1Mbyte | 1.51,2.01Mbyte | |||
| Dvojna funkcija | - | Ja | ||||
| BGO funkcija | - | Ja | ||||
| Data Flash | - | 32kbit | ||||
| SRAM | 256kbajt | 640 kbyte (256 + 384) | ||||
| DMA | DMAC x 8 kanalov, kontroler prenosa podatkov (DTC), EXDMAC x 2 kanali | |||||
| Zunanji avtobus | 8 / 16bit ločeni / multipleks, SDRAM | 8/16 / 32bit ločeni / multipleks, SDRAM | ||||
| Časovnik | Časovnik splošnega namena | Večfunkcijska enota za merjenje časa (MTU3):
16bit x 8 kanalov +3 2-krat x 1 kanal 16bit x 6 kanalov 8bit x 4 kanali 16-bitni (CMT) x 4 kanali + 32-bitni (CMTW) x 2 kanali |
||||
| RTC z rezervno baterijo | 1 kanal | |||||
| Nadzorni nadzornik / opazovalec | 1 kanal / 1 kanal | |||||
| Komunikacijski vmesnik | Serijski komunikacijski vmesnik /
Serijski komunikacijski vmesnik s FIFO |
11 kanalov / 2 kanala | ||||
| Avtobus I²C | 2 kanala | 3 kanala | ||||
| SPI | 3 kanala | |||||
| Quad serijski periferni vmesnik | 1 kanal | |||||
| Ethernet, EDMAC | 1 kanal | - | 1 kanal | - | ||
| USB2.0 polna hitrost | 1 kanal (gostitelj / funkcija / OTG) | |||||
| CAN | 2 kanala | |||||
| SD gostiteljski vmesnik /
SD pomožni vmesnik |
1 kanal / 1 kanal | |||||
| MMC gostiteljski vmesnik | 1 kanal | |||||
| Analogno | ADC | 12bit x 8 kanalov (s 3ch S & H) + 12bit x 21 kanalov |
||||
| DAC | 2-kratni x 2 kanali | |||||
| Varnost | AES | Ja | Da (vgrajen zaupanja vreden varen IP) | |||
| Pravi generator naključnih števil (TRNG) | Ja | Da (vgrajen zaupanja vreden varen IP) | ||||
| Zaupanja vreden varen IP | - | Ja | ||||
| Človeški stroj vmesnik | Vmesnik CMOS kamere | PDC (vzporedni prenos podatkov) |
1 kanal | |||
| Grafično | Grafični LCD-krmilnik | - | 1 kanal | |||
| 2D vlečni motor | - | Ja | ||||
| Drugo | CRC32, podatkovni krogotok, priključek za izhod iz pristanišča 3, krmilnik povezav dogodkov, temperaturni senzor | |||||
| Paket | 100 LFQFP (0,5 mm smola, 14 x 14 mm) 144 LFQFP (0,5 mm smola, 20 x 20 mm) 100 TFLGA (0,65 mm smola, 7 x 7 mm) 145 TFLGA (0,5 mm smola, 7x7 mm) |
|||||
| - | 176 LFQFP
(0,5 mm smola, 24 x 24 mm) (0,8 mm smola, 13 x 13 mm) (0,5 mm smola, 8 x 8 mm) |
|||||
